Cartes d'Acquisition

Cartes d'interface réseau intelligentes pour l'acquisition efficace de données GigE Vision à large bande passante

Matrox® GevIQ est la première carte d'interface réseau (NIC) de l'industrie offrant une décharge d'acquisition GigE Vision® générique à des vitesses allant jusqu'à 25 Gigabits/s par port. Avec le traitement des paquets GigE Vision effectué directement dans la carte, les cartes Matrox GevIQ permettent l'acquisition à partir d'une ou de plusieurs caméras sans aucune perte de données d'image. GigE Vision est une norme d'interface de caméra qui permet un transfert rapide des images sur des distances allant jusqu'à 100 m en utilisant du cuivre standard, et jusqu'à 5 000 m en utilisant un câblage Ethernet à fibre optique standard. La norme prend en charge les liaisons physiques de 1 à 25 Gigabit Ethernet (GbE). L'utilisation de caméras 10 et 25 GbE gagne en popularité dans le secteur, car elles sont idéales pour les applications de vision nécessitant une vitesse et une résolution d'imagerie maximales. Les applications de vision industrielle nécessitant des caméras dotées d'une interface 10+ GbE peuvent toutefois présenter des défis - elles bénéficient d'un taux de transmission de données élevé mais souffrent d'une demande accrue sur le système hôte, ce qui entraîne des trames d'images corrompues ou abandonnées, ainsi qu'une latence de traitement accrue. Les cartes réseau Matrox GevIQ offrent une alternative plus polyvalente et largement compatible aux solutions personnalisées ou propriétaires basées sur le 10+ GbE. La carte est équipée de deux ports 25 GbE à partir desquels elle capte avec une très faible utilisation du CPU hôte. Plusieurs caméras de 1, 2,5, 5 ou 10 GbE peuvent être agrégées sur chaque port pour un total de 32 sources d'entrée maximum. La prise en charge du connecteur standard SFP28 permet aux utilisateurs de choisir parmi les câbles Ethernet standard à attachement direct en cuivre (DAC) ou en fibre optique pour leurs besoins d'installation spécifiques. Consultez la fiche technique pour plus d'informations.

Télécharger la fiche technique Contactez

Solution rentable et performante.

Matrox® Radient eV-CL est une gamme de cartes d’acquisition Camera Link dotées des fonctionnalités les plus complètes actuellement disponibles dans l’industrie. La gamme de cartes d’acquisition offre une acquisition d’image fiable, prend en charge une longueur de câble étendue et une capture d’image à fréquence élevée qui étendra l’efficacité de la norme Camera Link pour les années à venir.

Télécharger la fiche technique Contactez

Incorporation du processeur HFPGA pour des applications des plus rapides.

Matrox Rapixo CL Pro est une gamme de cartes d’acquisition Camera Link dotée des fonctionnalités les plus complètes actuellement disponibles dans l’industrie. Reposant sur la conception des cartes d’acquisition Camera Link éprouvées sur le terrain de la gamme Matrox Radient eV, la Matrox Rapixo CL Pro offre une acquisition d’image fiable, une prise en charge de longueur de câble étendue, une capture d’image à haut débit et un déchargement du traitement d’image intégré qui prolongera l’efficacité de la norme Camera Link pour les années à venir.

Télécharger la fiche technique Contactez

Des cartes d'acquisition à coût réduit avec une ample gamme d'interfaces

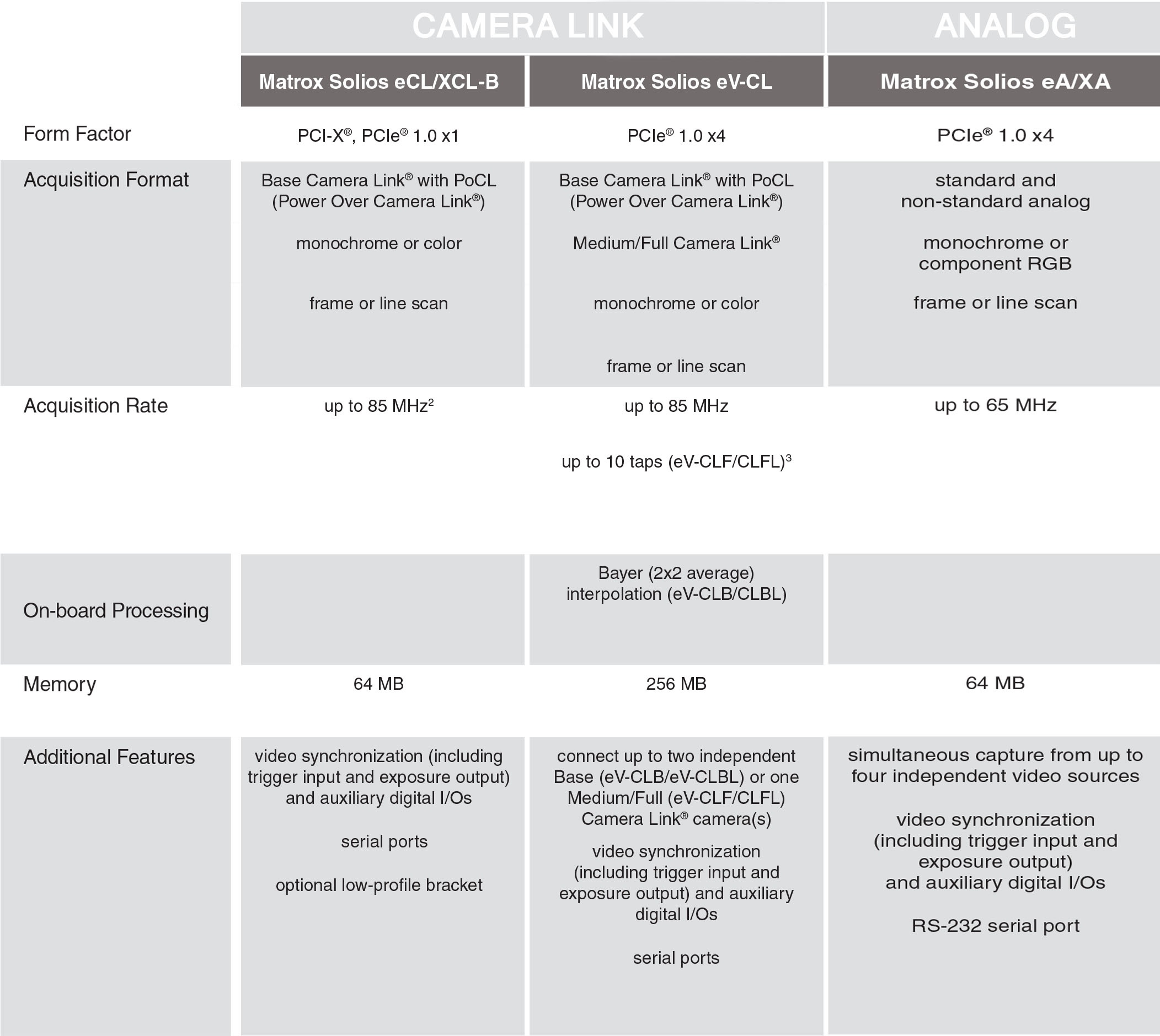

Les cartes d'acquisition d'images de Matrox Solios sont une solution rentables pour l'acquisition d'images basée sur les plaques PCIe haute performance à travers l'interface Camera Link

Télécharger la fiche technique Contactez

Prise en charge de GigE Vision ou IIDC par la Librairie d'Imagerie Matrox (MIL).

Matrox Concord PoE est une nouvelle génération d’adaptateurs Gigabit Ethernet destinés à interfacer une ou plusieurs caméras GigE Vision prenant en charge Power-over-Ethernet (PoE). Disponibles avec deux ou quatre ports Gigabit Ethernet, ces cartes d’interface réseau (NIC) simplifient la configuration du système, non seulement en gérant les protocoles de commande et de diffusion en continu, mais également en fournissant l’alimentation sur un seul câble Cat 5e/6 standard par connexion de caméra. Une implémentation PoE isolée protège les caméras, la carte et l’ordinateur hôte contre les dommages dus aux défaillances électriques et aux courants parasites qui affectent négativement la détection des caméras. Matrox Concord PoE fournit également (en option) une fonction de déclenchement sur Ethernet (ToE) utile lorsque plusieurs caméras fonctionnent ensemble. La capacité ToE assistée par matériel permet d’envoyer un déclencheur logiciel ou une commande d’action à une ou plusieurs caméras en fonction d’un événement d’entrée externe. Le ToE s’applique aux caméras sur le même port ou plusieurs ports Ethernet pour un événement déclencheur donné. De plus, cette fonctionnalité ToE permet de réduire la latence de déclenchement et de supprimer la gigue provoquée par un environnement hôte non déterministe.

Télécharger la fiche technique Contactez

Carte d'E/S et de communication industrielle

Matrox Indio fournit les fonctionnalités d’E/S et de communications industrielles pour transformer tout PC exécutant le logiciel de vision Matrox Imaging en véritable contrôleur de vision. Elle fournit des entrées et sorties séparées gérées par le matériel pour la synchronisation en temps réel d’une application de vision avec des appareils d’automatisation. Elle fournit également une connectivité Gigabit Ethernet pour s’interfacer avec des contrôleurs à logique programmable/d’automatisation ou des caméras GigE Vision équipées pour PoE (Power-over-Ethernet).

Télécharger la fiche technique Contactez

Capture de vidéo UHD avec plusieurs formats d'entrée.

Matrox Clarity UHD est une carte de capture vidéo complète prenant en charge toute la gamme de formats vidéo, de la définition standard (SD) à la haute définition (HD), et jusqu’à l’ultra-haute définition (UHD). La connectivité Mini DisplayPort, HD-BNC, HDMI et DVI analogique personnalisée1 fournies permettent de se connecter et de basculer entre les différents types de sources vidéo héritées et avancées utilisées dans les applications médicales, de surveillance et de formation par simulation. La configuration et la gestion du système sont encore simplifiées grâce à la détection automatique de la présence et du format de la source vidéo de la carte. Matrox Clarity UHD peut acquérir simultanément plusieurs flux, tels que huit flux vidéo HD (1080p60) ou deux flux vidéo 4K UHD (2160p60), et les transférer de manière fiable hors de la carte à l’aide de son interface hôte PCIe® 2.0 x8 efficace.

Télécharger la fiche technique Contactez

Compatible avec les supports videos anciens et de nouvelle génération.

La carte graphique Matrox Orion HD est un capteur de vidéo haute performance qui prend en charge les entrées et sorties vidéo standard et de haute définition, y compris 1080p/60.

Télécharger la fiche technique Contactez

Carte d'acquisition analogique avec compression vidéo en temps réel JPGE2000.

Matrox Morphis est une carte video rentable qui présente une conception à double ou quadruple décodeur pour une commutation rapide de caméra ou l'acquisition simultanée de jusqu'à quatre flux vidéo en direct, et comprend la compression/décompression JPEG2000 en temps réel.

Télécharger la fiche technique Contactez

Cartes contrôle USB3,1 de Flir

Utilisant les derniers chipsets de Renesas et Fresco, ces adaptateurs hôtes USB 3.1 Gen 1 garantissent une fiabilité maximale pour le transfert d'images à grande vitesse. Le soptions en 2 Ports et 4 Ports avec des contrôleurs USB 3.1 individuels sont disponibles.

Télécharger la fiche technique Contactez

Carte réseau Ethernet interface RJ45

Assurez une fiabilité de transfert maximale entre les caméras GigE et votre PC en utilisant les derniers contrôleurs Gigabit Ethernet d'Intel, avec des options d'alimentation par Ethernet disponibles.

Télécharger la fiche technique Contactez
